海上百公里無線傳輸方案

發布時間:2025-07-10 19:13 268次瀏覽 作者:北京中訊慧通科技有限公司

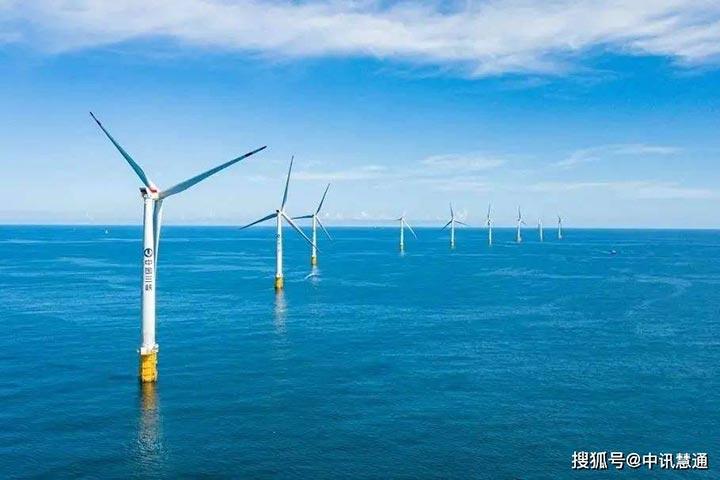

 海上風電場不占用土地資源，基本不受地形地貌影響，風速更高，風能資源更豐富，風電機組單機容量更大（3～5兆瓦），年利用小時數更高。但是，海上風電場由于遠離海岸線，基礎設施配備為0，網絡覆蓋和數據回傳成為技術難點。

 根據項目實例分析，海上風電場距離海岸線約100KM，傳統的有線傳輸方式不符合現實情況，無線傳輸方案是網絡覆蓋的必要選擇。

 大角山項目根據項目要求，項目主要存在以下兩個難點：

 l 數據中心地勢低，對無線信號干擾較強；

 l 傳輸距離遠，估測距離至少100KM；

 首先根據數據中心地勢低的特點，可以考慮多點中繼提高信號的抗干擾能力，或者通過假設一定高度的通信桿提高數據抗干擾能力。

 設計中考慮到，信號中繼方案同時能夠緩解信號遠距離傳輸?shù)膲毫?，最終確定通過中途進行一次信號中繼實現數據中心與海上風電場的信號傳輸。

 通過對數據中心周邊地形考察，大角山公園附近觀海樓符合相對較高的海拔和同海上風電場更近的距離?？勺鳛橹欣^信號塔的選址。

海上風電場——中繼塔間傳輸

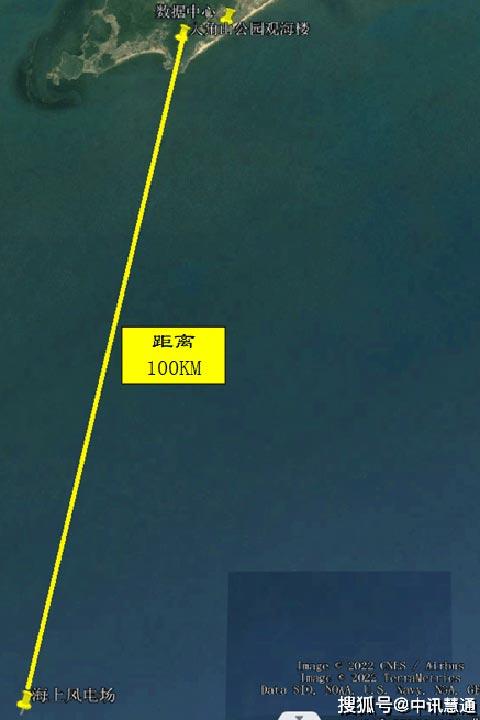

 根據實際測量，大角山公園觀海樓距離海上風電場直線距離約100KM。采用1.4G大功率海上專網基站,進行無線傳輸。這款海上無線產品，可以抗海洋多徑干擾，速率穩定，可以實現不低于6Mbps的帶寬。理想狀態下，可以達到10Mbps的傳輸速率。

 數據中心——中繼塔間傳輸

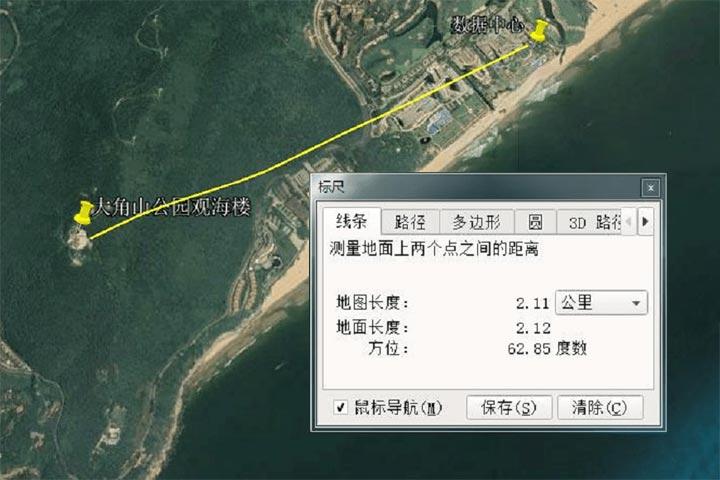

 據測量，天角山公園觀海樓距離數據中心距離約2.1km 左右，且具有相對較高地勢。采用JT6000進行無線回傳。

 JT6000 的回傳速率，可以達到 100Mbps。由于采用了4-6GHz頻段，所以在市區，干擾較小。

項目落實部署

 數據中心設備可直接安裝在建筑樓頂或?qū)掗煹貛?。設備供電需求可直接提供220V供電。借助建筑本體避雷設備安裝。

 計劃在大角山公園觀海樓設立高度為5M的中繼通信塔，分別抱桿安裝海上風電場和數據中心方向的角度天線。

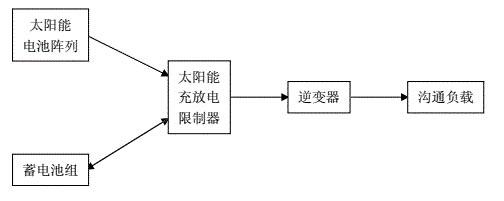

 通信桿供電方案配備獨立的太陽能供電系統。太陽能供電系統主要由太陽能電池方針、充放電控制器、逆變蓄電池組構成（如圖）。

為保證系統的持續 、穩定、可靠的運行，本設計采用時序控制器，控制太陽能供電系統的供電時間維持在16小時左右。這樣既可以節省投資，又可以提高系統的穩定性。

 單個通信桿配備的太陽能供電設備應包含太陽能板、蓄電池、太陽能控制器、防水箱、太陽能板支架、穩壓模塊和其他輔材等。

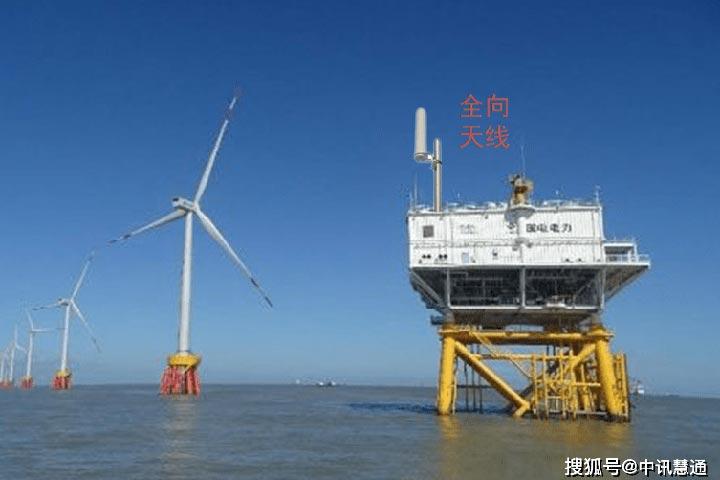

 海上風電場的全向天線安裝在風電場升壓站頂部，能實現直接供電，避免安裝在風機上扇葉干擾無線信號。

總體來說，本次在海上超遠距離無線傳輸項目中，通過設備過硬的素質和合理巧妙的方案設計，超模實現了項目需求。
